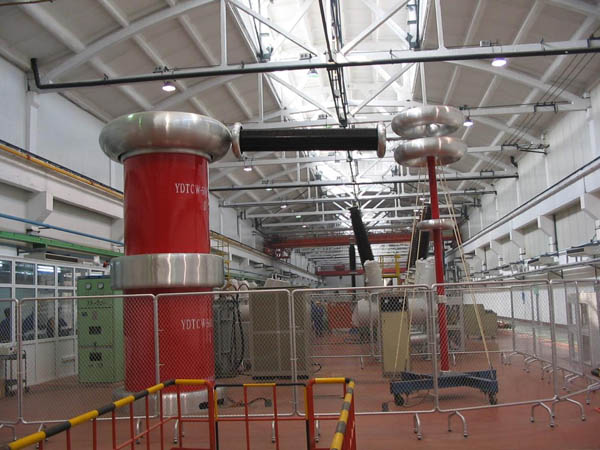

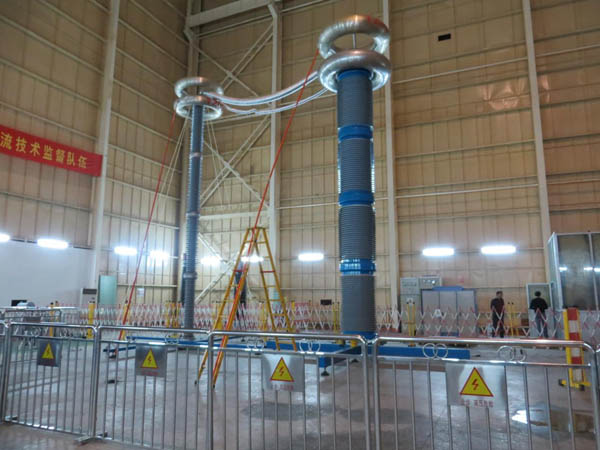

該裝置由變頻控制箱、勵磁變壓器、電抗器和電容分壓器組成。利用電抗器和試品電容串聯組成LC諧振回路，通過調節輸出頻率，找到諧振點，在被試品上獲得較高的試驗電壓。它是用小容量低電壓的電源獲得高電壓大容量的輸出，是當前高壓試驗的一種新方法，已得到廣泛的應用。串聯諧振試驗裝置基本原理是采用可調頻（20-400Hz）串聯諧振試驗設備與被試品電容諧振產生正弦波交流試驗電壓。　　調頻串聯諧振裝置主要適用于電力、冶金、工礦企業動力部門等用戶的10kV、35kV、110kV、220kV、500kV的交聯橡塑電力電纜，66kV、110kV、220kV、500kV、750kV、1000kV高壓開關、組合電器（GIS）的變頻交流耐壓試驗，水力和火力發電機或電力變壓器等的交流耐壓試驗。
